濾波柜投入前、后系統諧波電流畸變率，電壓畸變率，功能因數如（表2）所示：

運行狀態|系統參數       電流畸變率ITHD%     電壓畸變率UTHD%    功率因數SUM PF
 投入濾波裝置前                  11.8%                           2.8%                             0.687
 投入濾波裝置后                   4.6%                            1.5%                             0.952

一、國家標準諧波電壓限值
國家標準CB/T 14549-93《電能質量 公用電網諧波》規定的公用電網諧波電壓（相電壓）限值見下表；10kv變電站0.4kv母線負荷注入系統的各次諧波電流在0.4kv母線諧波電壓畸變率應小于下（表3）所列出的0.4kv電壓等級的諧波電壓限值。

公用電網諧波電壓限值（相電壓）

電網標稱電壓（kv）          電壓總諧波畸變率（%）           各次諧波電壓含有率，%
                                                                                                    奇次          偶次
10                                                    4.0                                        3.2            1.6
0.4                                                   5.0                                        4.0            2.0

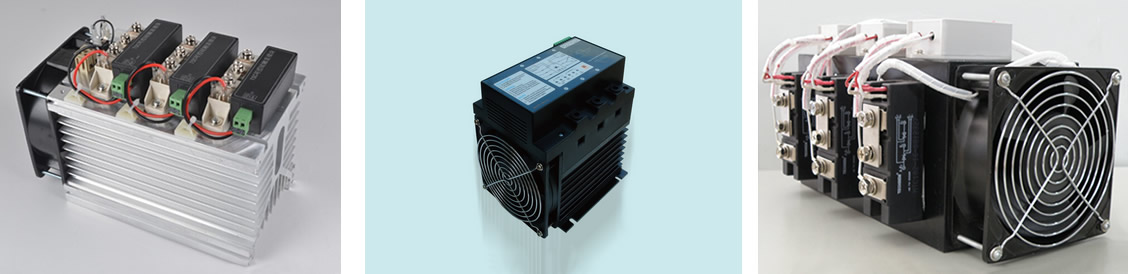

APF3L型
適用于三相三線工業負載（額定電壓為380V、660V、690V、1140V系統）的諧波濾除，如整流器、變頻器、大型UPS、中頻爐、電弧爐等非線性負載。

W-APF4L型
適用于三相四線（額定電壓380V/220V）負載的濾波濾除，如商用辦公大樓的照明設備、電腦、UPS、電梯、變頻空調等非線性負載。特別適用非線性負載中性線產生的主次諧波電流的諧波濾除。

技術參數
工作電源                380V 660V 690V 1140V
工作頻率                50HZ/60HZ
濾波能力                穩態THD可降低至5%以下
濾波范圍                3L為2～60次，4L為2～25
響應時間                80μS
全響應時間        小于10mS
中性線濾波能力為相線的3倍
IGBT頻率        三相三線為20KHZ，三相四線為10KHZ
保護功能                具備過流、過壓、欠壓、過熱、雷擊保護功能
通訊接口                RS485
在線擴容                三相三線10臺可并聯、三相四線3臺可并聯
運行環境溫度        0～40℃
海拔高度                2000米以下
顯示操作界面        多行漢字界面

主要用途及使用范圍
1、實時跟蹤，動態補償
      采用基于瞬時無功功率理論的檢測技術，實時檢測諧波電流，通過瞬時電流跟蹤控制，自動跟蹤諧波電網變化，具有高度可控性與快速響應性。
2、優異的濾波特性
      濾波性能不受系統阻抗影響，無諧振風險。
3、補償方式靈活
      一機多用，即可濾除諧波電流，也可補償無功，提高功率因數。
4、DSP智能監控
      DSP高速檢測和運算，確保諧波檢測和補償控制精準有效，兼具智能監控以及故障自動診斷功能；具備遠程通訊接口，可通過PC機實時監控。
5、先進的功率變換設計
      才用最新的IGBT高頻開關器件，主電路采用三相橋式全控PWM變流技術，具有體積小，效率高、可靠性高的特點，先進的多重化技術實現整機容量的擴展。
6、標準的模塊化設計
      功率電路和控制電路采用模塊或組件結構，在實現標準化生產的同時提高了使用中的可靠性和可維修性。
